1.UOE 형성 -대구경 파이프라인 강관을 위한 '클래식 솔루션''-
UOE(U-ing → O-ing → Expanding)는 현재 대구경 및 두꺼운-벽 용접 파이프에 가장 널리 사용되는 성형 공정 중 하나입니다. 가장 큰 특징은 성형 정밀도가 높고 진원도가 좋은 것이며 특히 고압 및 고강도 환경에 적합합니다.
프로세스 흐름:
U-자형 스탬핑 → O-자형 코일링 → 내부 및 외부 용접 → 확장 처리 → 사이징 → 검사.
장점:
- 파이프 본체는 강도가 높고 치수 정확도가 좋습니다.
- 잔류응력이 작아 고압수송에 유리합니다.
- 장거리 석유 및 가스 파이프라인에 널리 사용-(API 5L)
적용 범위:
큰-직경과 두꺼운-벽으로 둘러싸인 직선-심 파이프는 X60, X70, X80과 같은 고급 파이프라인 강철에 적합합니다.-
2.JCOE 성형-매우 유연한 직선 용접 파이프 공정
JCOE는 UOE를 기반으로 개발된 단계별-단계적 압축 성형 방식으로 "J → C → O"의 다중 성형을 통해 보다 유연한 성형이 가능합니다.
공정 특성:
- 강판을 J-자형, C-자형으로 구부린 후 O-자형으로 압연합니다.
- 소량 배치, 다양한 사양 및 특수 두께의 주문에 적합합니다.
- 익스팬딩(E) 공정으로 진원도와 치수 안정성이 향상됩니다.
장점:
- 다양한 벽 두께와 중형 및 대형 구경에 적합한 높은 유연성.
- 강판 원료에 대한 적응성이 더 강합니다.
- 구조용 파이프, 압력 파이프라인, 도시 수자원 프로젝트에 자주 사용되는 용접 안정성.
적용 가능한 표준:
GB/T 9711, API 5L, EN 10219 등

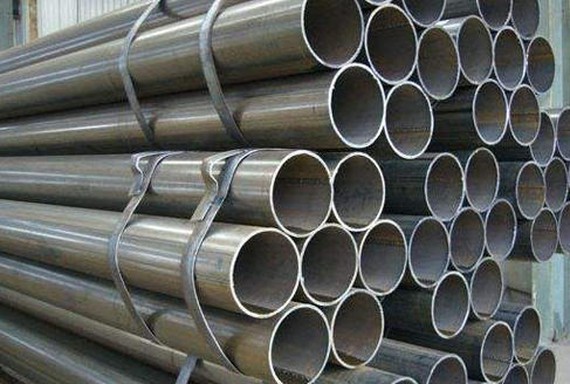

3. 종방향 용접 파이프(ERW/LSAW)-가장 일반적으로 사용되고 널리 사용됩니다.
직선 용접 파이프는 두 가지 범주로 나눌 수 있습니다.
(1)ERW 고주파 용접관(26" 이하)
높은 생산 효율성과 저렴한 비용으로 건설, 기계 및 자동차 분야에서 가장 일반적인 배기관 유형입니다.
장점:
- 용접 이음매가 빠르게 형성되고 균일하게 용접됩니다.
- 외관이 좋고 정밀도가 높습니다.
- 벽이 얇은-및 중간{1}}두께의 강관에 적합
애플리케이션:
- 건물 구조
- 저압-유체 운송(급수 및 배수 등)
- 철골 지지대, 비계
(2)LSAW 종방향 수중아크용접관(대구경)
UOE/JCOE에 더 가깝고 주로 압력 수송에 사용됩니다.
장점:
- 강력한 용접 성능과 안정적인 품질.
- 대구경 및 다양한 벽 두께
- 석유 및 가스 운송, 해양 구조물 및 교량에 일반적으로 사용됩니다.
4.나선형 용접 파이프(SSAW)-가장 비용 효율적인-대구경 파이프.
나선형 파이프의 코일링 방법은 강대를 나선형으로 일정한 각도로 감아 용접하는 방식으로, 대형-강관의 연속 생산에 적합합니다.
장점:
- 대구경-, 초장형 강관-을 생산할 수 있습니다.
- 저렴한 비용과 높은 재료 활용률.
- 빠른 생산 속도.
불충분함:
- 용접 길이가 길수록 베어링 용량에 약간의 영향을 미칩니다.
- 고압 및 고강도-장면에서는 거의 사용되지 않습니다.
일반적인 응용 프로그램:
- 도시 물 공급 및 배수 공학.
- 파일 기초용 파이프.
- 저압 이송 시스템.
